Descrição do Equipamento |
Q. |
Foto |
|
Bancada de Trabalho “De Lorenzo” - Sistemas de Energia:
“GTU102 –
Power Transmission and Distribution”
|
|
|
Overhead Line Model
-
Modelo de linha
Modelo de uma linha aérea
de transmissão de energia de 360Km de distância, tensão
380kV e corrente 1000 A
-
Factor de
escala: 1:1000
-
Resistência
de linha: 13Ohm
-
Inductância
de linha: 290mH
-
Capacidade
Mutua: 1mF
-
Capacidade
terra: 2mF
-
Resistência
terra: 11Ohm
-
Inductância
terra: 250mH
Modelo: DL
7901TT
Marca:
De Lorenzo |
2 |
 |
|
|
|
|

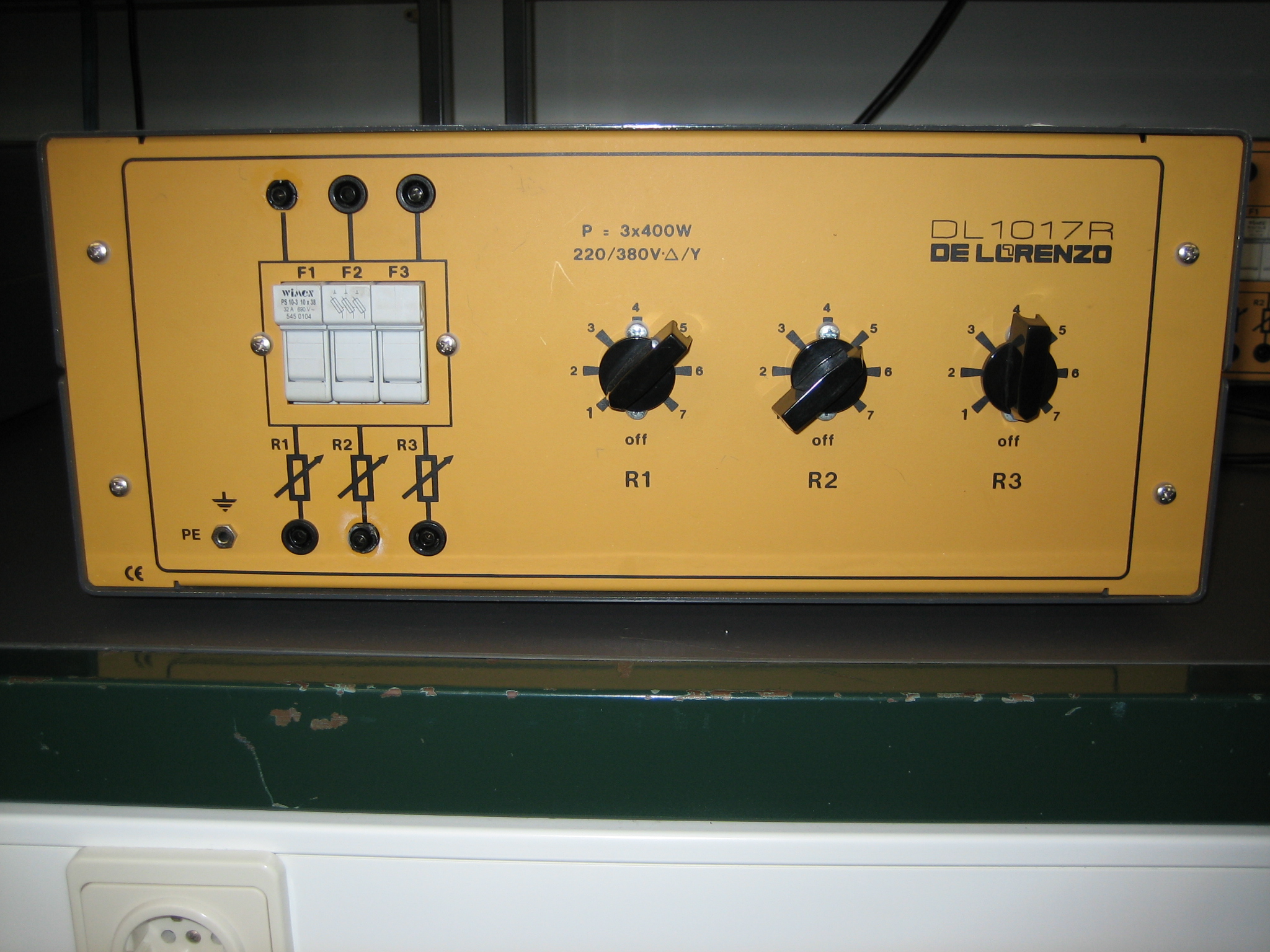

Resistive Load
- Carga resistiva
Composto por três
resistências, com possibilidade de ligação em estrela,
em triângulo e em paralelo, controlado por três
interruptores variáveis com sete passos cada.
Especificações:
-
Máxima
potência em ligações monofásicas ou trifásicas: 1200W
-
Tensão
nominal: 380/220V Y/D
-
Tensão
nominal monofásica: 220 V
Resistive load
Modelo: DL
1017R
Marca: De
Lorenzo |
1 |
 |
|
|
|
|
Inductive load
– Unidade de Cargas
Indutivas.
Banco de cargas
monofásicas e trifásicas variáveis por passos.
Potência máxima: 900 VAR
(3x 300 VAR)
Modelo: DL
1017L
Marca: De
Lorenzo |
1 |
 |
|
|
|
|
|
Capacitive load
– Unidade de Cargas
Capacitivas.
Banco de cargas
monofásicas e trifásicas variáveis por passos.
Potência máxima: 825 VAR
(3x 275 VAR)
Modelo: DL
1017C
Marca:
De Lorenzo |
1 |
 |
|
|
|
|
Three-Phase
Transformer
- Transformador
trifásico.
Para alimentar um modelo
da linha de transmissão de 380 kV com factor de escala
1:1000 para corrente e tensões secundárias.
Características:
-
Primário:
bobinado de 3 x 380 V, com terminal intermédio a 220V,
Ligação em estrela ou triângulo
-
Secundário:
bobinado de 3 x 220V, com terminal intermédio de +5%,
-5%, -10%, -15% ligação em estrela, para alimentação da
tensão de linha de 3 x 380V varias ligações possíveis em
estrela potência nominal: 800VA
-
Terciário:
bobinado 3 x 220V ligação em triângulo para estabilizar
a terceira harmónica de tensão.
-
Potência
nominal: 266VA
Modelo:
DL 1080TT
Marca:
De Lorenzo |
1 |
 |
|
|
|
|

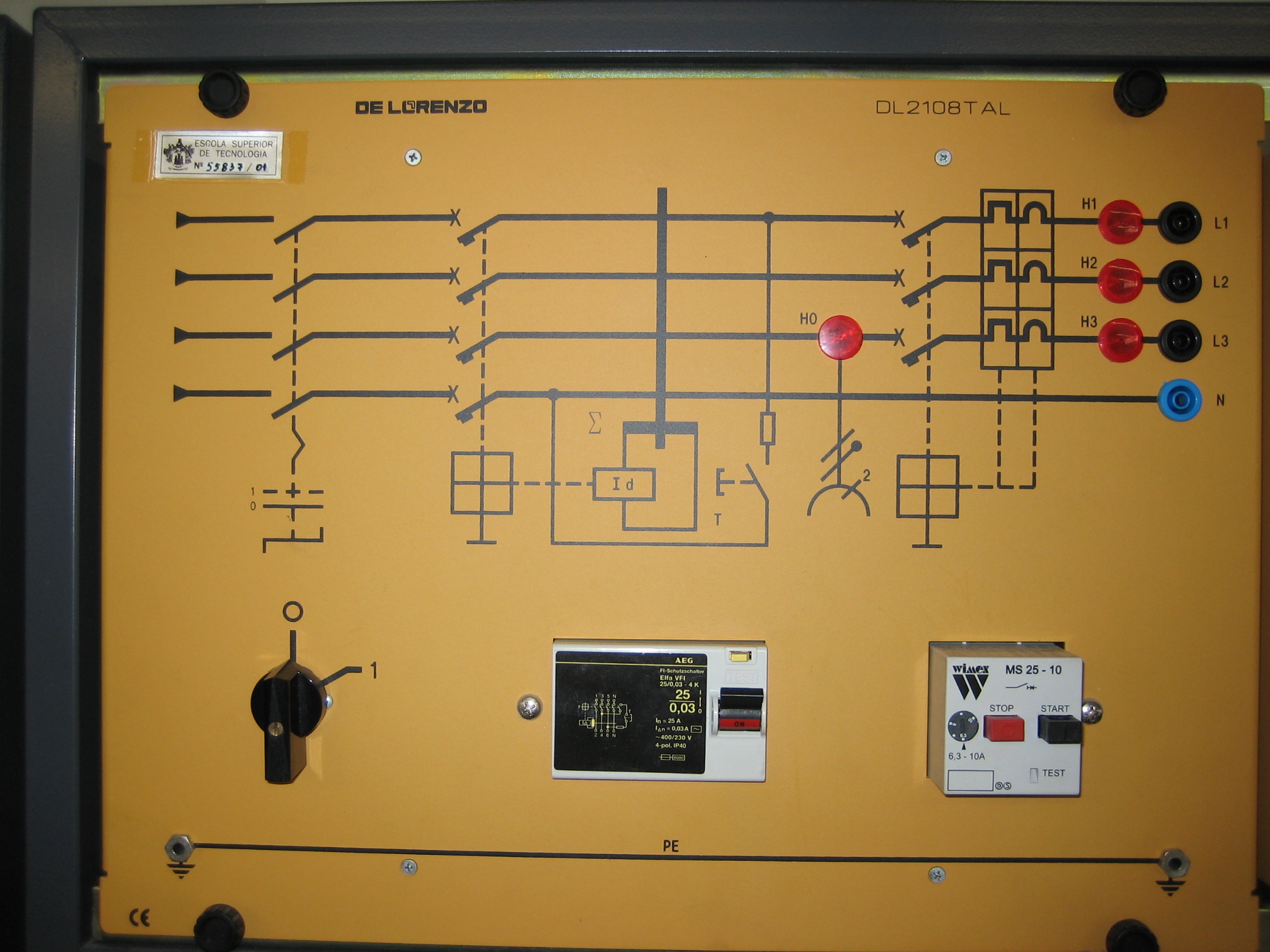

Three-phase Supply
Module
- Modulo de
alimentação trifásica.
Características:
-
Alimentador
para ligações trifásicas com interruptor de rede de 4
polos.
-
Disjuntor
diferencial de 25 A com sensibilidade de 30 mA.
-
Interruptor
tripolar de protecção do motor: de 6.3 a 10 A.
-
Lâmpada
indicadora para cada fase.
-
Saída de 5
terminais de laboratório: L1, L2, L3, N e PE (Terra)
Modelo: DL
2108TAL
Marca: De
Lorenzo |
1 |
 |
|
|
|
|
Power Circuit Breaker
- Interruptor de
potência.
Características:
-
Contactor
trifásico com contacto auxiliar normalmente fechado.
-
Controlo
manual através de botões de pressão ou interruptor de
contactos via externa.
-
O
interruptor de estado é indicado através de LEDs.
-
Capacidade
de contacto de carga: 400 Vac, 3 A
-
Alimentação: 220V, 50-60Hz, monofásica
Modelo: DL
2108T02
Marca: De
Lorenzo |
4 |
 |
|
|
|
|

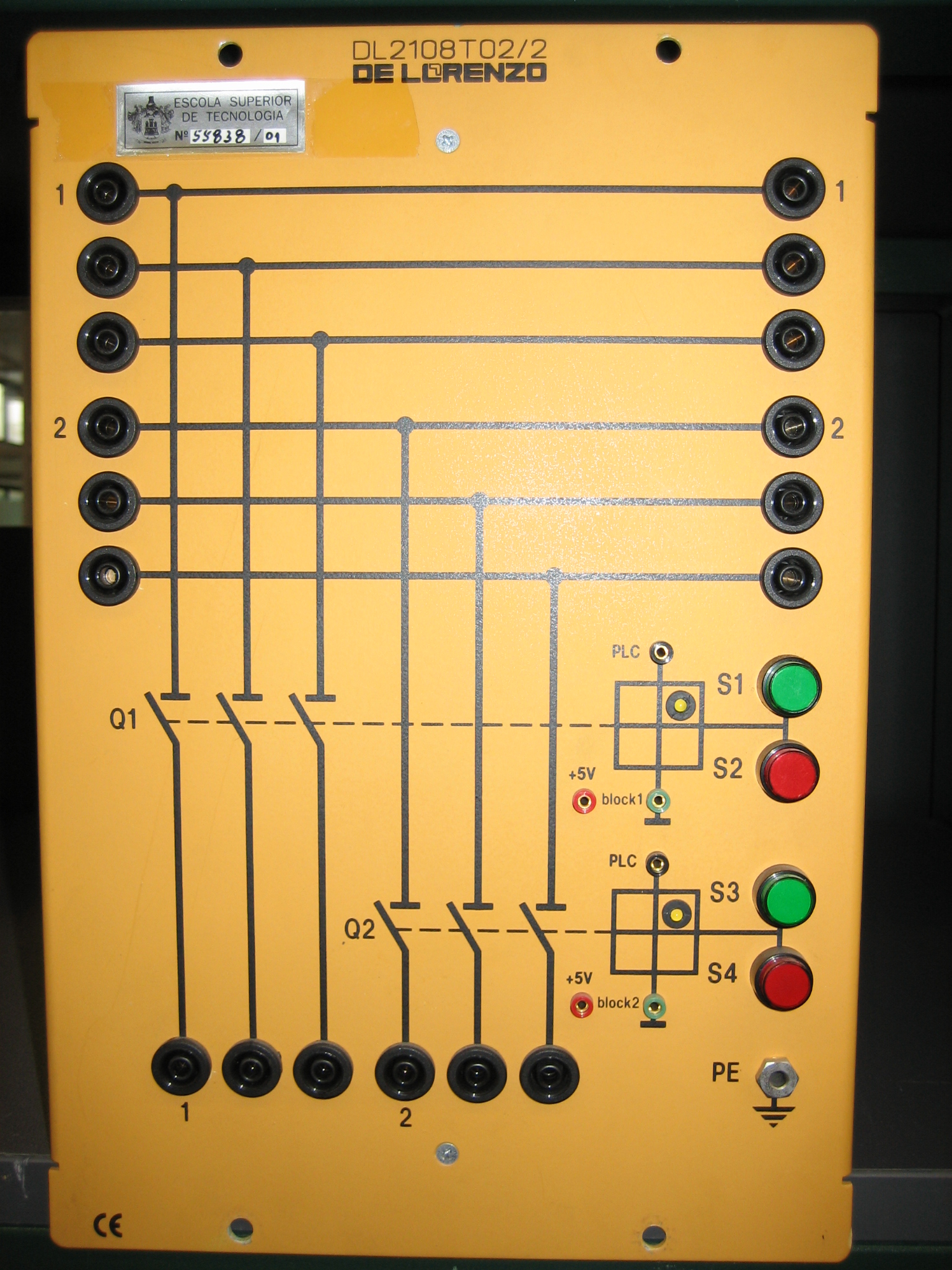

Double
busbar with two disconnectors
-
Unidade de duplo barramento com 2 disconectores
Modelo didáctico com duplo barramento e dois
disconectores
Modelo:
DL 2108T02/2
Marca:
De Lorenzo |
1 |
|
|
|
|
|

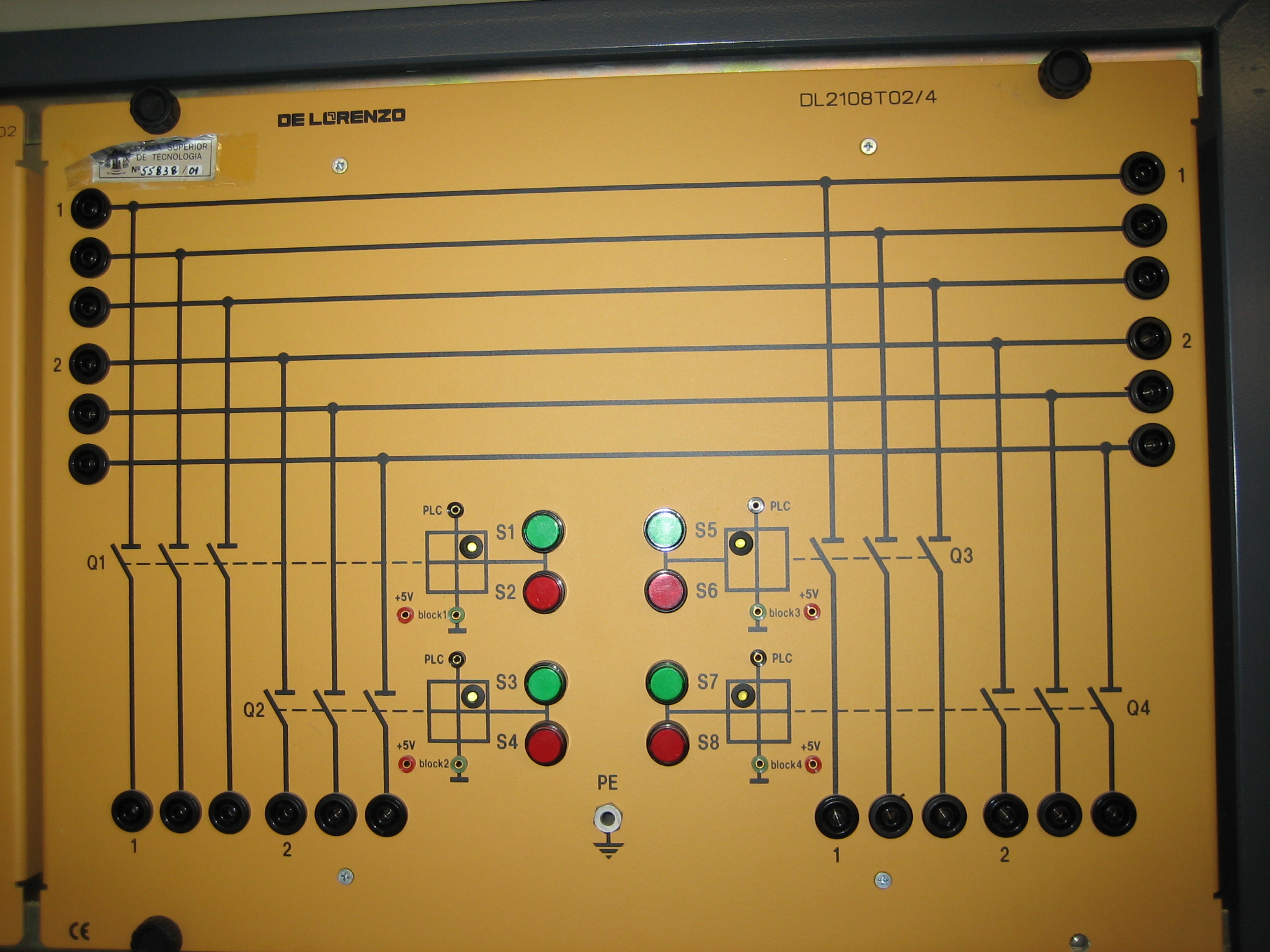

Double busbar with
four disconnectors
-
Unidade de duplo barramento com 4 disconectores
Modelo didáctico com
duplo barramento e dois disconectores
Modelo:
DL 2108T02/4
Marca:
De Lorenzo |
1 |
 |
|
|
|
|

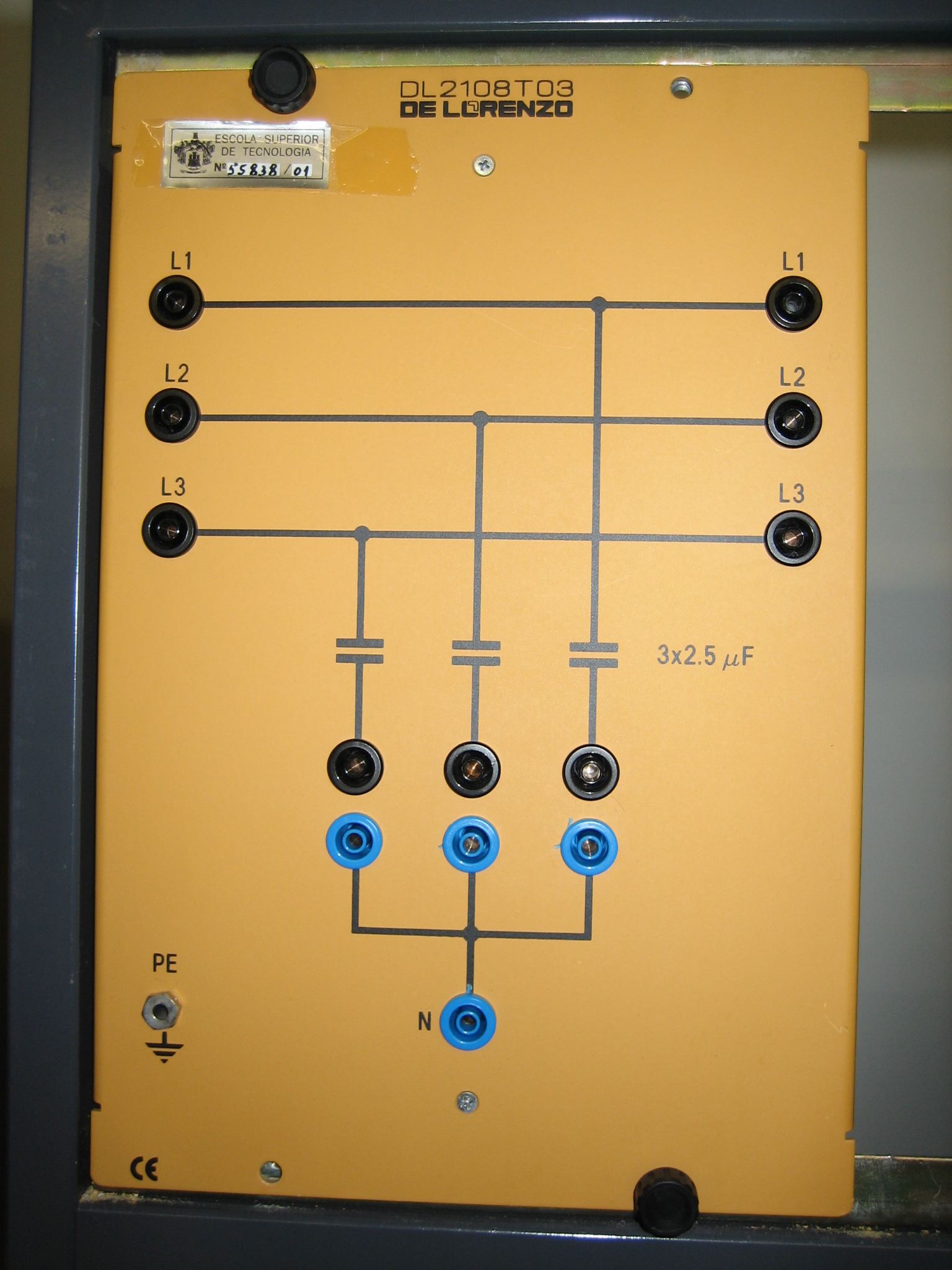

Line capacitor
-
Condensador em linha de transmissão.
Condensadores com ligação em estrela com exactamente
metade da capacidade de operação do modelo de linha de
380kV com um comprimento de 360km.
-
Capacidade:
3 x 2.5 mF, 450 Vac
Modelo:
DL 2108T03
Marca:
De Lorenzo |
2 |
 |
|
|
|
|

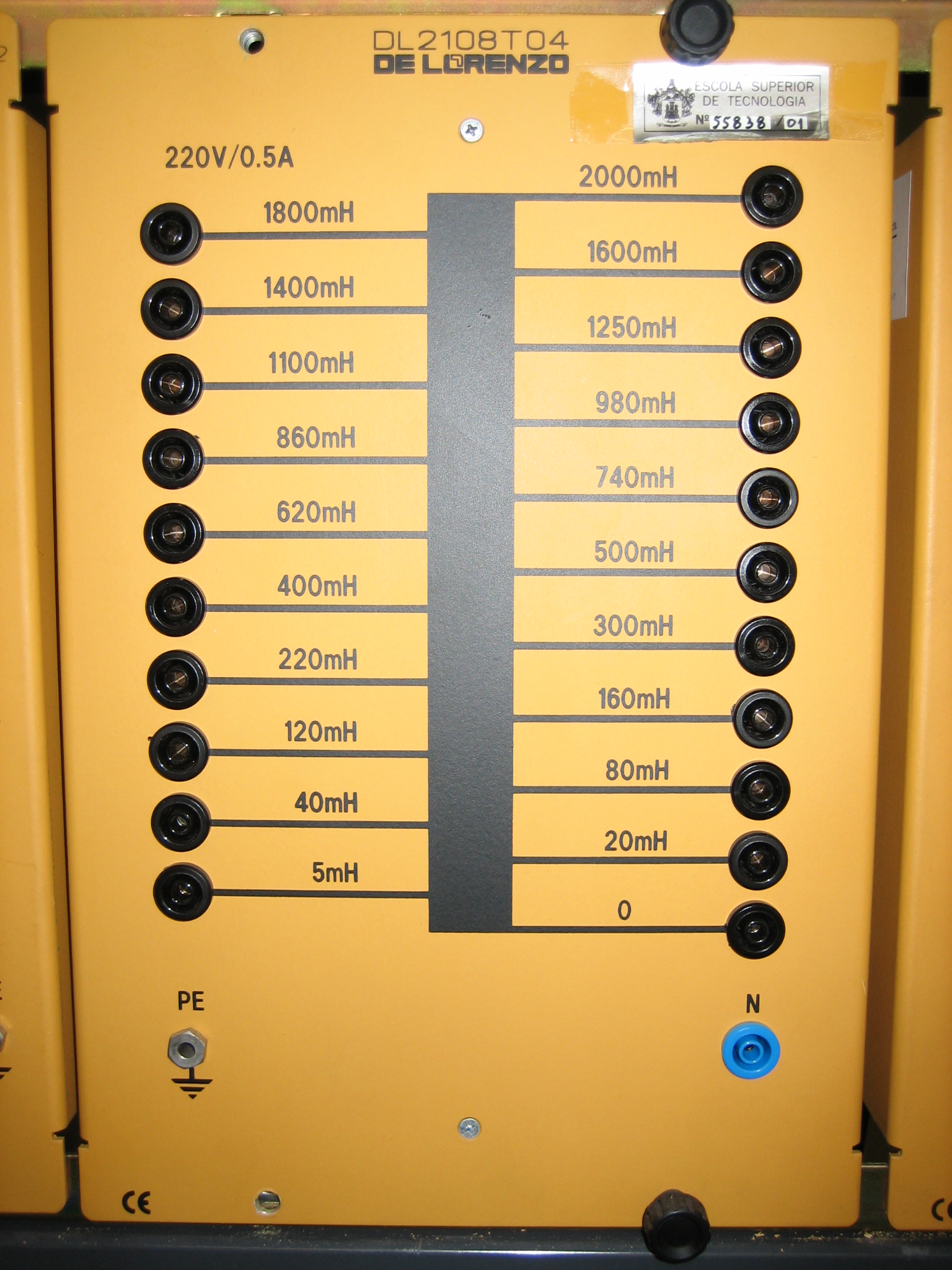

Petersen coil
-
Bobine Petersen
Inductância com 20 passos para compensação de faltas
terra em linhas de transmissão.
-
Inductância: 0.005…2H
-
Tensão:
220V
-
Corrente:
0.5A
Modelo:
DL 2108T04
Marca:
De Lorenzo |
1 |
 |
|
|
|
|

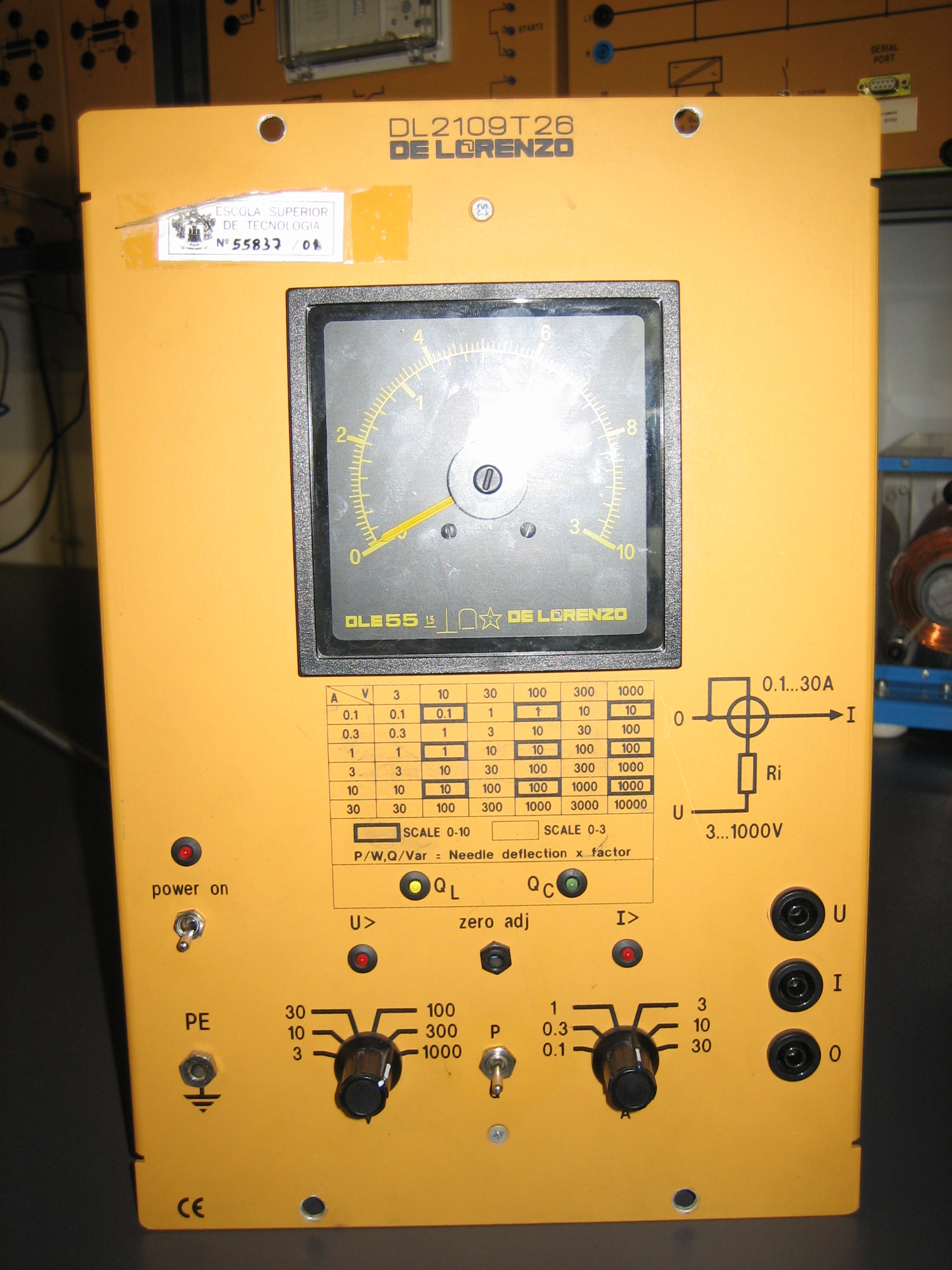

Power meter
-
Medidor de potência
Painel demonstrativo do tipo medidor monofásico para
potência activa e potência reactiva
capacitiva/inductiva.
Alcances de medição:
-
Tensão:
3/10/30/100/300/1000V
-
Corrente:
0.1/0.3/1/3/10/30A
Alcance de frequência:
-
Potência
activa: 0...20kHz
-
Potência
reactiva: 50Hz
Indicação por LED: potência reactiva capacitiva,
potência reactiva inductiva, sobrecarga de tensão (com
aviso sonoro), sobrecarga de corrente (com aviso
sonoro).
Alimentação auxiliar: 220V, 50-60Hz
Modelo: DL
2109T26
Marca:
De Lorenzo |
2 |
 |
|
|
|
|

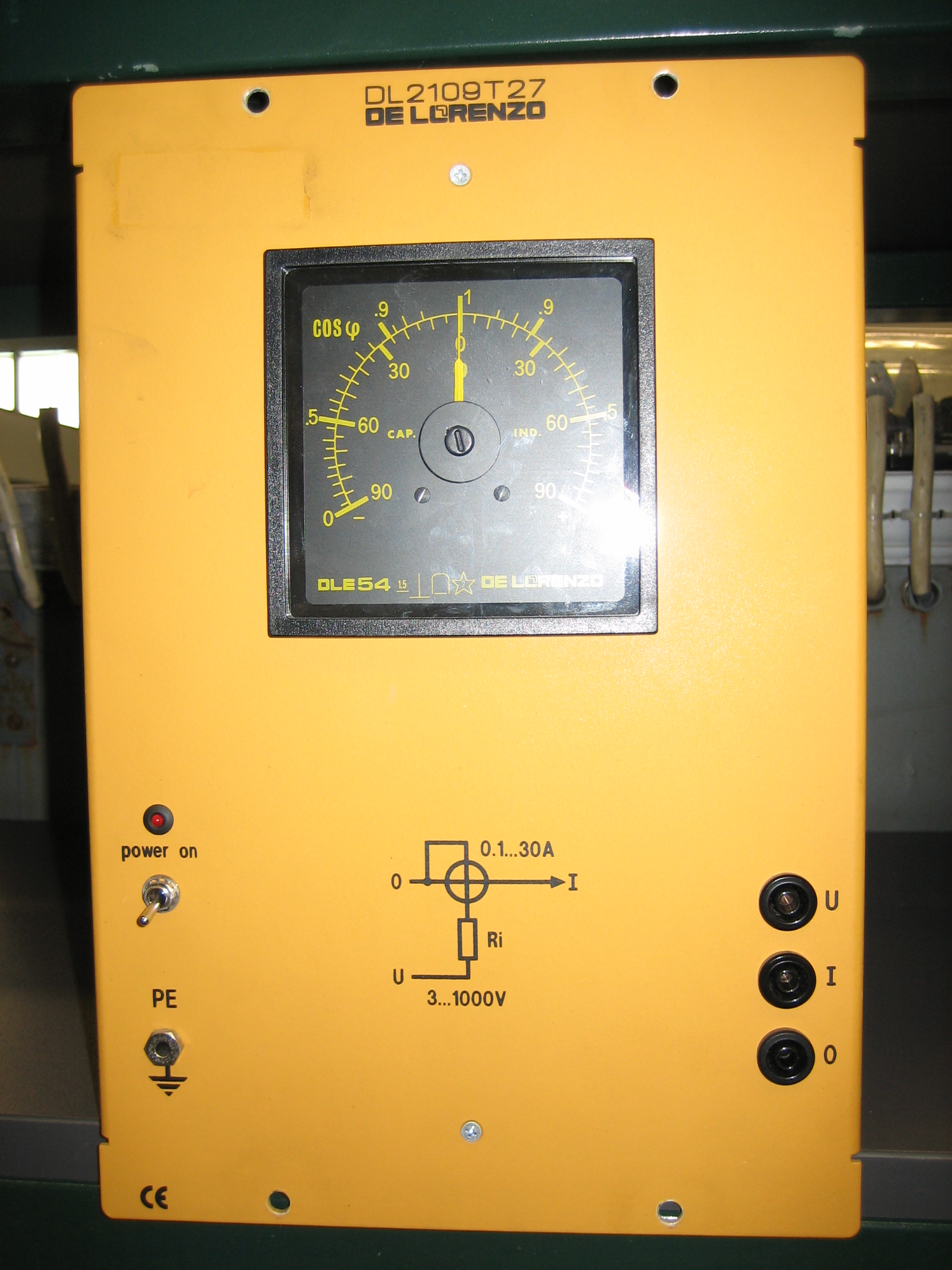

Power factor meter
-
Medidor de factor de potência
Painel demonstrativo do tipo medidor monofásico para
factor de potência e angulo de fase da carga conectada.
Alcances de medição:
-
Factor de
potência: 0...1...0
-
Angulo de
fase: -90º cap...0...+90º ind
-
Tensão:
3...1000V
-
Corrente:
0.1...30A
Alcance de frequência:
-
Potência
activa: 20Hz...2kHz
Alimentação auxiliar: 220V, 50-60Hz
Modelo:
DL 2109T27
Marca:
De Lorenzo |
1 |
 |
|
|
|
|
Laboratory Frame
- Bastidor de
acondicionamento de painéis didácticos de ensino e
experimentação.
Modelo especialmente
concebido para ser instalado e fixo a uma bancada de
trabalho. Permite o acondicionamento dos painéis dos
diversos laboratórios “De Lorenzo”
Ver características no catalogo “Electrical Power
Engineering”, página 02.
Modelo:
DL 2100T/2
Marca:
De Lorenzo |
2 |
|
|
|
|
|
|
– Connecting Leads.
Cabos de Ligação Para Uso
em Laboratório.
Conjunto de 52 cabos de ligação em cor vermelha e preto
para uso num grupo de trabalho.
Com secção de 0.75 e 2.5
mm2 em vários comprimentos e terminais de segurança com
fichas de 4 mm.
Modelo: DL
1155A
Marca: De
Lorenzo |
1 |
|
|
Bancada de Trabalho “De Lorenzo” - Sistemas de Energia:
“GTU104 – Energy Utilization”
”
|
|
|
|

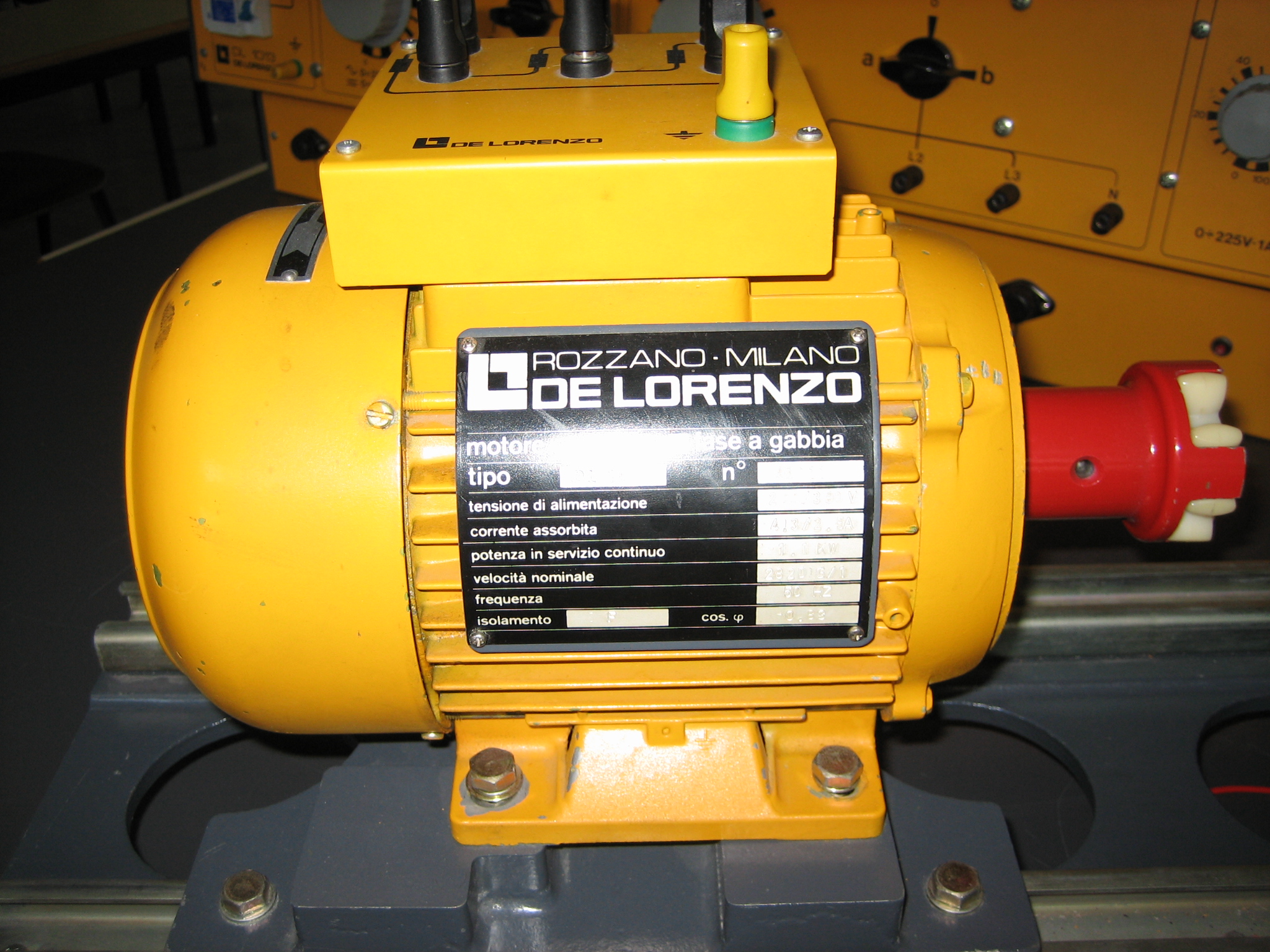

Squirrel cage motor
- Máquina Assíncrona
Trifásica de Rótor em Curto Circuito.
Máquina de indução com
enrolamento trifásico no estator e rótor em gaiola de
esquilo.
Características:
·
Potência:
1.1 KW
·
Tensão:
220/380V triângulo/estrela
·
Corrente:
4.3/2.5 A
·
Velocidade:
2820 rpm, 50 Hz
Inclui caixa de terminais
de ligação de 4mm com protecção e diagrama sinóptico de
ligações.
Fornecido com manual de
operação compreensivo, descrevendo a teoria e exercícios
práticos possíveis de realizar com esta máquina.
Modelo: DL 1021
Marca:
De Lorenzo |
1 |
 |
|
|
|
|

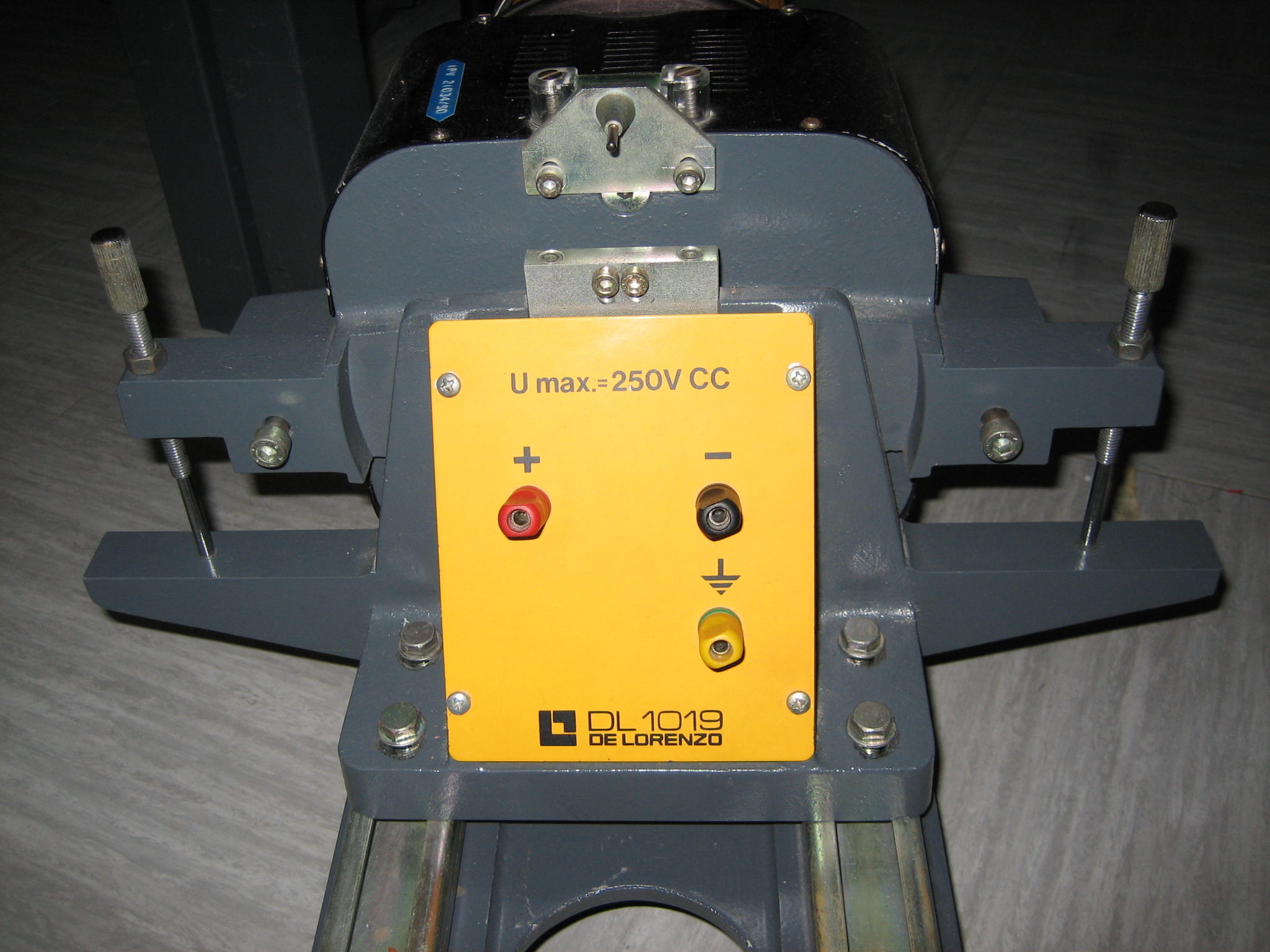

Magnetic powder
brake
– Freio Magnético Powder.
Freio por reacção
electromagnética, apropriado para o teste e ensaio dos
motores do laboratório.
Características:
·
Potência
Nominal: 1.1 kW a 3000 rpm
·
Velocidade
Máxima: 4000 rpm
Modelo fornecido completo
com dispositivo de equilibro de nível por bolha de água,
braços metálicos com escala, pesos e contra pesos, para
a medida de binário das máquinas eléctricas e transdutor
óptico para medição de velocidade de modo digital.
Possibilidade de montagem
e ligação de uma célula de carga para execução da
medição de binário da máquina de modo inteiramente
digital.
Este freio inclui também
um sistema de refrigeração axial accionado pela tensão
de rede.
Nota: Necessita de um
sistema de fonte de alimentação e controlo exterior
(modelo DL 1054TT)
Modelo:
DL 1019P
Marca:
De Lorenzo |
1 |
 |
|
|
|
|

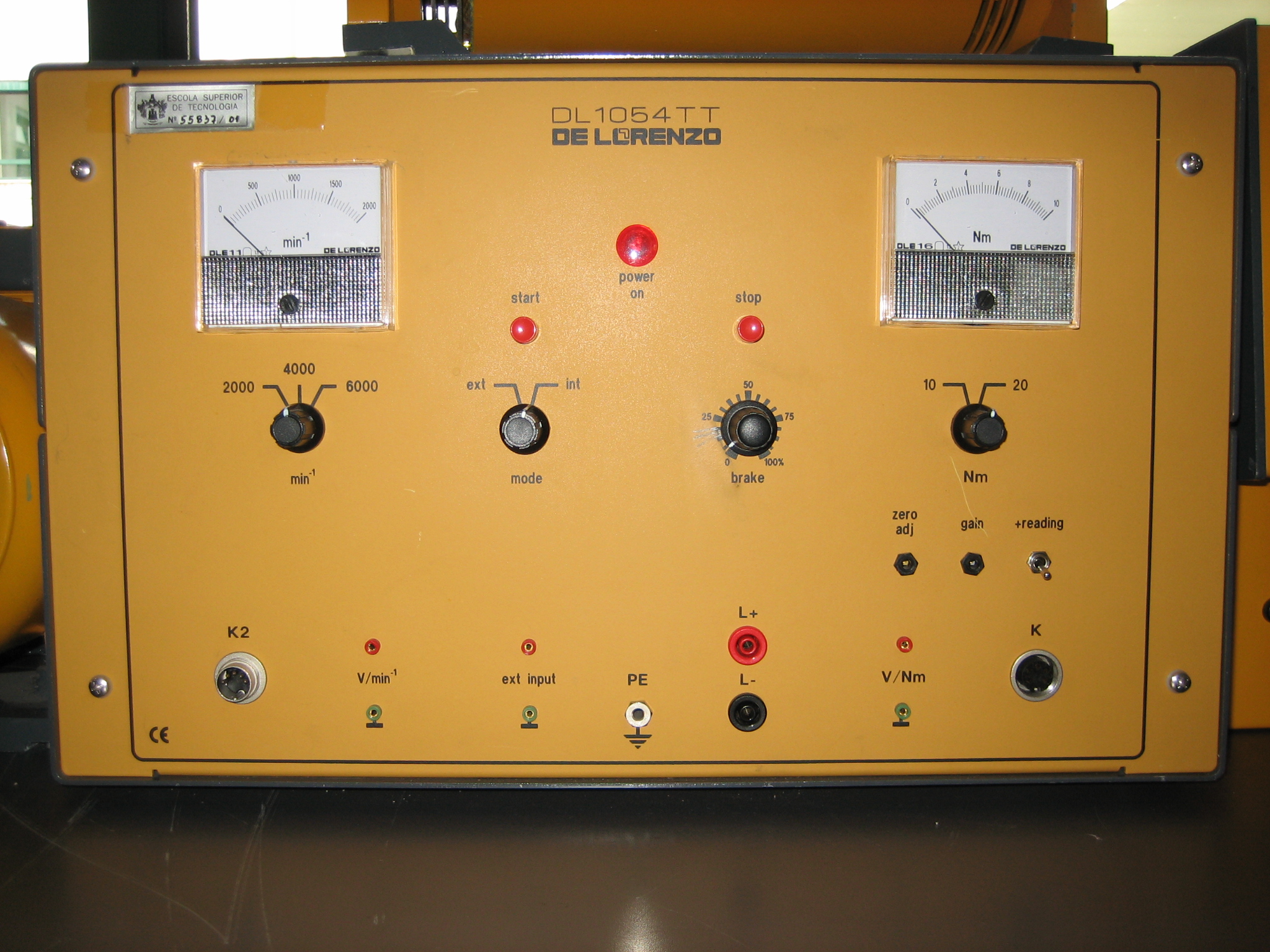

Brake control unit
- Unidade de controlo de
freio
Unidade de controlo para
o freio powder. Permite a medição da velocidade de
rotação e o binário desenvolvido por um motor eléctrico.
Fornece também a tensão de excitação ao freio. A
velocidade e o binário são amostrados por intermédio de
um instrumento de ponteiro; saídas analógicas para
registadores X – Y também disponíveis.
Velocidade:
-
Instrumento
com 40 divisões, classe 1.5
-
Alcances:
2000/4000/6000 min-1, com interruptor
Binário:
-
Instrumento
com 50 divisões, classe 1.5
-
Alcances:
10-20Nm, com interruptor
Alimentação:
-
Saída: de 0
a 20V, 1 A
-
Tensão de
alimentação: 220V, 50/60Hz
Modelo:
DL 1054TT
Marca:
De Lorenzo |
1 |
 |
|
|
|
|
|
Load cell
- Célula de Carga de
150N.
Para medição electrónica
do binário das máquinas eléctricas
Acessório medidor do
nível de torção num ponto do freio mecânico,
proporcional ao torque medido, com uma gama de 150 N.
Para ser utilizado com
modulo de medição digital de binário “DL 2006C” (não
incluído), ou outro modelo equivalente.
Modelo: DL
2006E
Marca:
De Lorenzo |
1 |
|
|
|
|
|
|
Optical Electronic
Generator.
- Transdutor óptico com
disco codificador.
Acessório para medição da
velocidade de rotação dos veios das máquinas por meio
óptico.
Montado sobre parte
posterior do freio electromagnético.
Fornecido com cabo de
transmissão de sinal para ser ligado e utilizado com “DL
10 055-Modulo de medição de grandezas mecânicas” ou “DL
2025D-Modulo de medição taquimétrica” (não incluídos)
pertencentes ao laboratório de máquinas eléctricas
“UNILAB”, ou outro módulo equivalente com entrada
compatível pertencente a outro laboratório DL.
Modelo:
DL 2031
Marca:
De Lorenzo |
1 |
|
|

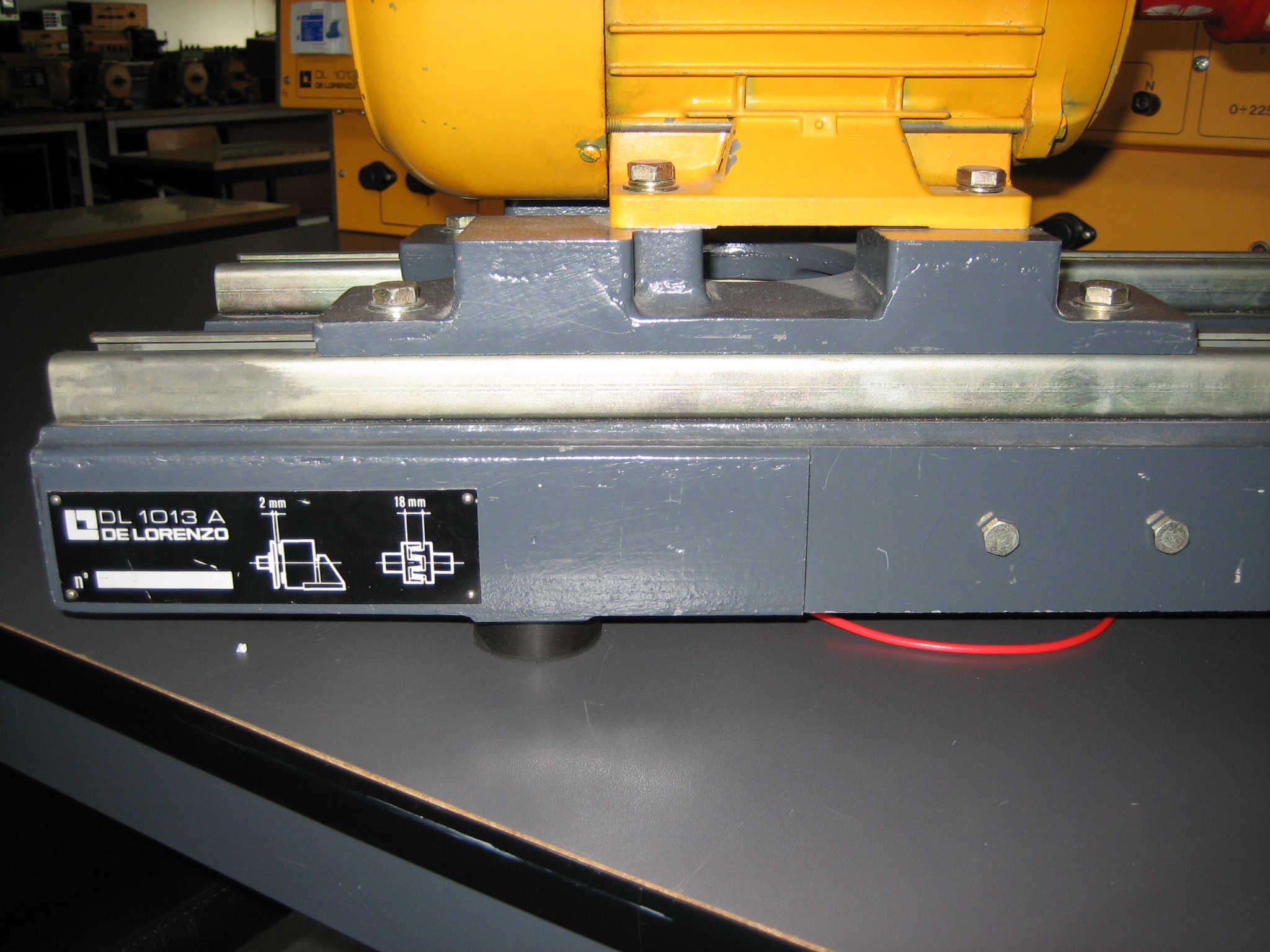

Universal base
- Base de montagem de
máquinas eléctricas.
Para acondicionamento de
2 máquinas, permitindo o seu agrupamento / acoplamento.
Modelo:
DL 1013A
Marca:
De Lorenzo |
1 |
|
|
|
|
|
Resistive Load
- Carga resistiva
Composto por três
resistências, com possibilidade de ligação em estrela,
em triângulo e em paralelo, controlado por três
interruptores variáveis com sete passos cada.
Especificações:
-
Máxima
potência em ligações monofásicas ou trifásicas: 1200W
-
Tensão
nominal: 380/220V Y/D
-
Tensão
nominal monofásica: 220 V
Modelo: DL
1017R
Marca:
De Lorenzo |
1 |
 |
|
|
|
|
|
Inductive load
– Unidade de Cargas
Indutivas.
Banco de cargas
monofásicas e trifásicas variáveis por passos.
Potência máxima: 900 VAR
(3x 300 VAR)
Modelo:
DL 1017L
Marca:
De Lorenzo |
1 |
|
|
|
|
|
Three-phase Supply
Module
- Modulo de
alimentação trifásica.
Características:
-
Alimentador
para ligações trifásicas com interruptor de rede de 4
polos.
-
Disjuntor
diferencial de 25 A com sensibilidade de 30 mA.
-
Interruptor
tripolar de protecção do motor: de 6.3 a 10 A.
-
Lâmpada
indicadora para cada fase.
-
Saída de 5
terminais de laboratório: L1, L2, L3, N e PE (Terra)
Modelo:
DL 2108TAL
Marca:
De Lorenzo |
1 |
|
Power Circuit Breaker
- Interruptor de
potência.
Características:
-
Contactor
trifásico com contacto auxiliar normalmente fechado.
-
Controlo
manual através de botões de pressão ou interruptor de
contactos via externa.
-
O
interruptor de estado é indicado através de LEDs.
-
Capacidade
de contacto de carga: 400 Vac, 3 A
-
Alimentação: 220V, 50-60Hz, monofásica
Modelo:
DL 2108T02
Marca:
De Lorenzo |
1 |
|
|
|
|
|
Reactive power
controller
- Controlador de potência
reactiva
Relé para ajuste
automático do factor de potência em sistemas com carga
inductiva.
Alcance de ajuste do
factor de potencia:
0.8...0.98 ind
Sensibilidade: 0.2...1.2K
Mostrador de 3 dígitos:
0.2 ind...1...0.2 cap
Relé de saída para
ligação a baterias:
4 contactos NO com
indicação por LED
Capacidade de contacto na
saída do relé:
380Vac cada, 5 A
Alimentação: 380V±20%,
50Hz
Entrada para circuito de
corrente: 1A ou 5A
Nota: ver características
mais completas no catálogo “ELECTRICAL POWER ENGINNERING”,
pág. 15
Modelo:
DL 2108T19
Marca:
De Lorenzo |
1 |
 |
|
|
|
|

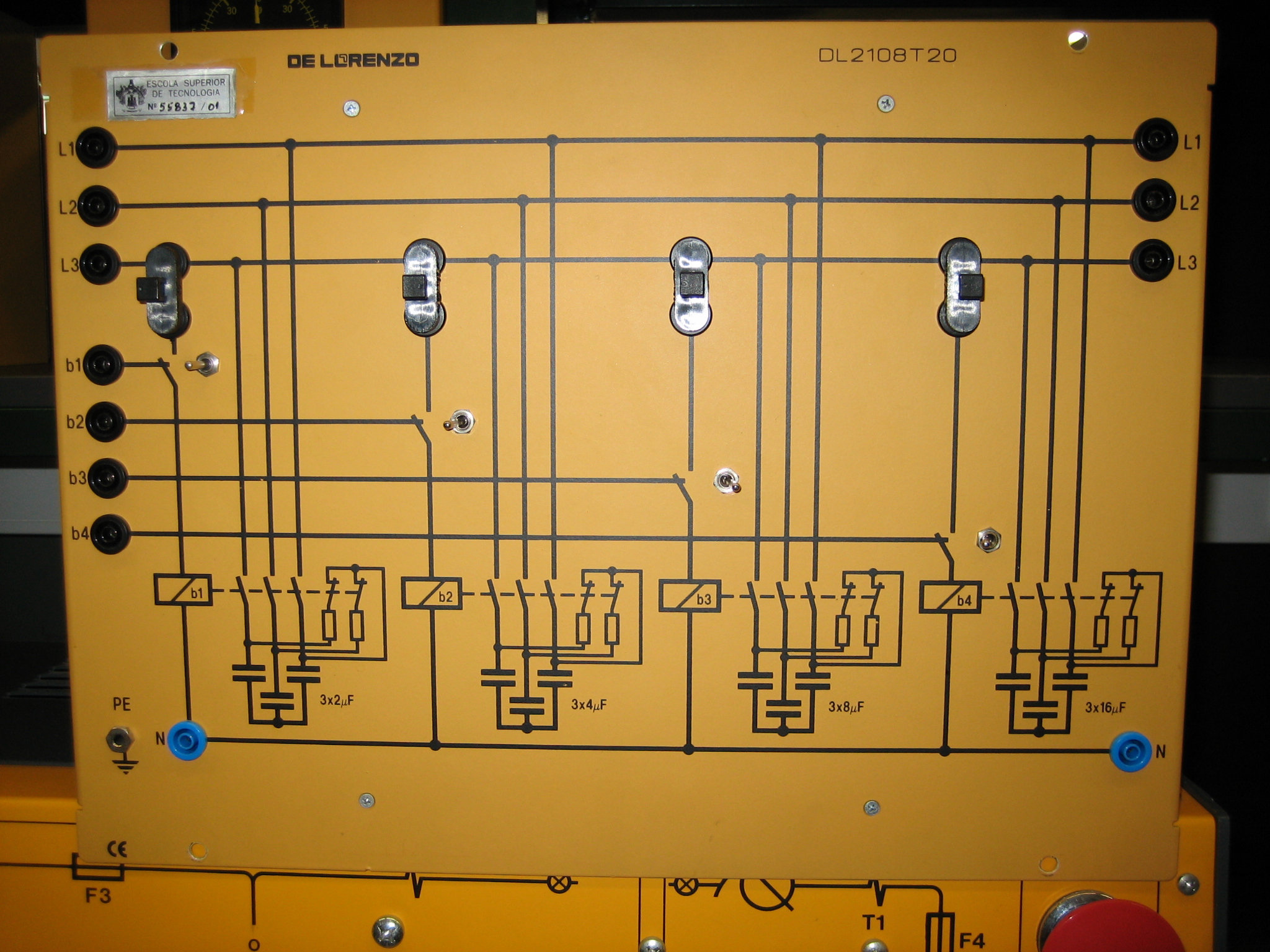

Switchable capacitor
battery
-
Bateria de condensadores comutável.
Painel didáctico incorporando um sistema de comutação de
baterias de condensadores com valores diferentes que
podem ser ligados ao sistema de energia trifásico para
compensação de energia reactiva.
Características:
-
04 Níveis
de comutação, cada consistindo em 3 condensadores
ligados em estrela, com resistências de descarga:
Nivel 1
(bobina 01): 3x2 mF/450V
Nivel 2
(bobina 02): 3x4 mF/450V
Nivel 3
(bobina 03): 3x8 mF/450V
Nivel 4
(bobina 04): 3x16 mF/450V
-
Potência de
compensação: Máximo 1360Var a 50 Hz, 380V
-
Cada nível
de comutação de condensadores pode ser controlado
separadamente:
Internamente, através de
4 interruptores.
Exteriormente, através de
4 entradas de controlo.
-
Tensão de
operação das bobinas: 220Vac
-
Incluí
diagrama sinóptico de ligações e terminais de 4 mm com
protecção.
Modelo:
DL 2108T20
Marca:
De Lorenzo |
1 |
 |
|
|
|
|
Power meter
-
Medidor de potência
Painel demonstrativo do tipo medidor monofásico para
potência activa e potência reactiva
capacitiva/inductiva.
Alcances de medição:
-
Tensão:
3/10/30/100/300/1000V
-
Corrente:
0.1/0.3/1/3/10/30A
Alcance de frequência:
-
Potência
activa: 0...20kHz
-
Potência
reactiva: 50Hz
Indicação por LED: potência reactiva capacitiva,
potência reactiva inductiva, sobrecarga de tensão (com
aviso sonoro), sobrecarga de corrente (com aviso
sonoro).
Alimentação auxiliar: 220V, 50-60Hz
Modelo: DL
2109T26
Marca:
De Lorenzo |
2 |
|
|
|
|
|
Power Factor Meter.
-
Medidor de factor de potência
Painel demonstrativo do tipo medidor monofásico para
factor de potência e angulo de fase da carga conectada.
Alcances de medição:
-
Factor de
potência: 0...1...0
-
Angulo de
fase: -90º cap...0...+90º ind
-
Tensão:
3...1000V
-
Corrente:
0.1...30A
Alcance de frequência:
-
Potência
activa: 20Hz...2kHz
Alimentação auxiliar: 220V, 50-60Hz
Modelo:
DL 2109T27
Marca:
De Lorenzo |
1 |
|
|
|
|
|
|

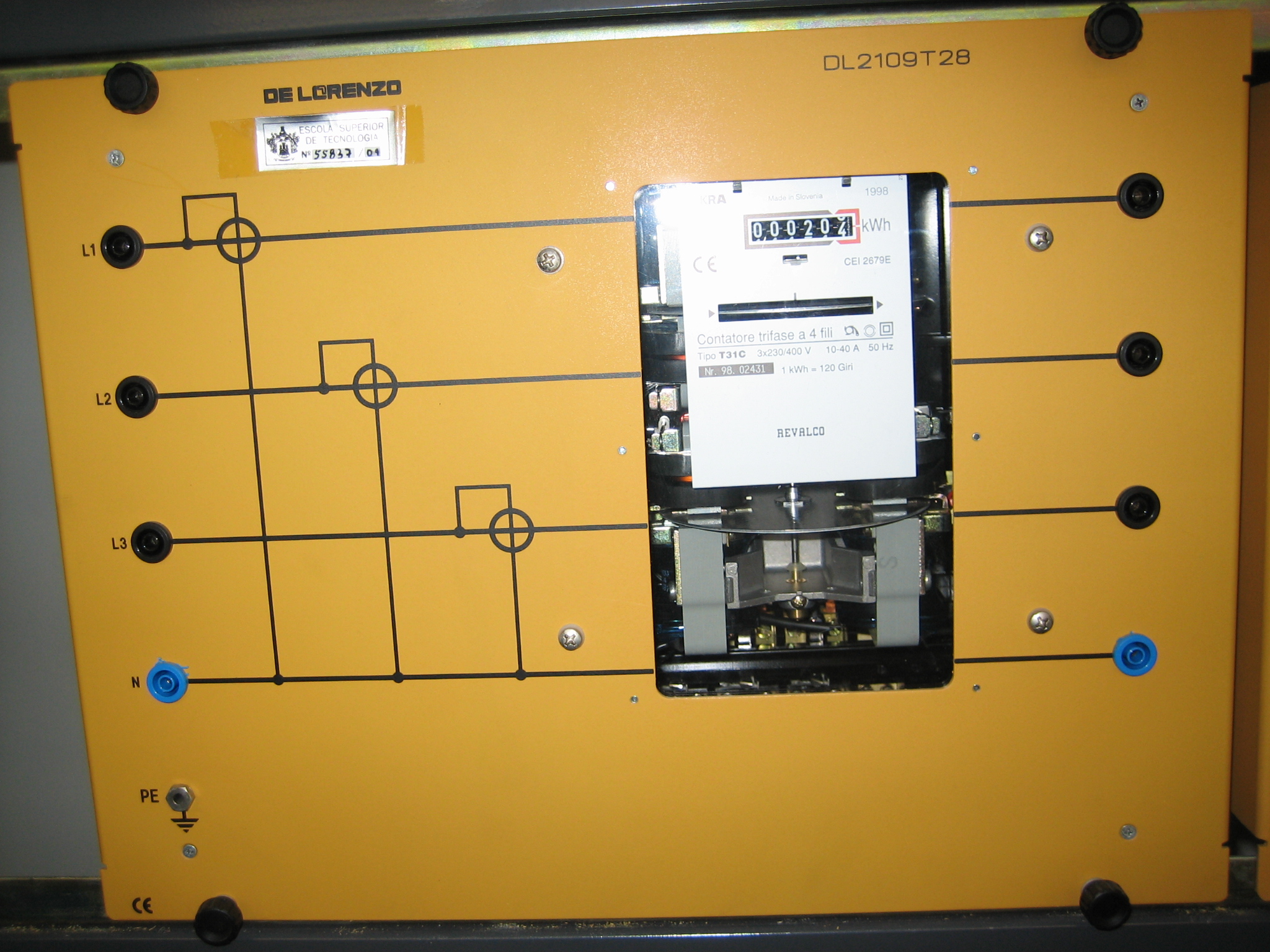

Three Phase kWh Meter.
- Medidor de energia
trifásico.
Painel didáctico de
contagem de energia activa trifásico.
Modelo didáctico do tipo inductivo para linha trifásica
a 4 fios e cargas desequilibradas
Características:
·
Corrente
nominal: 10 A
·
Sobrecarga
de corrente máxima: 40 A
·
Medições
tensão AC: 3x 230 / 400 V
·
Frequência
de operação: 50 Hz
·
Contador de
5 dígitos
·
Constante
nominal: 120 r/kWh
Incluí diagrama sinóptico
de ligações e terminais de 4 mm com protecção.
Modelo:
DL 2109T28
Marca:
De Lorenzo |
1 |
 |
|
|
|
|

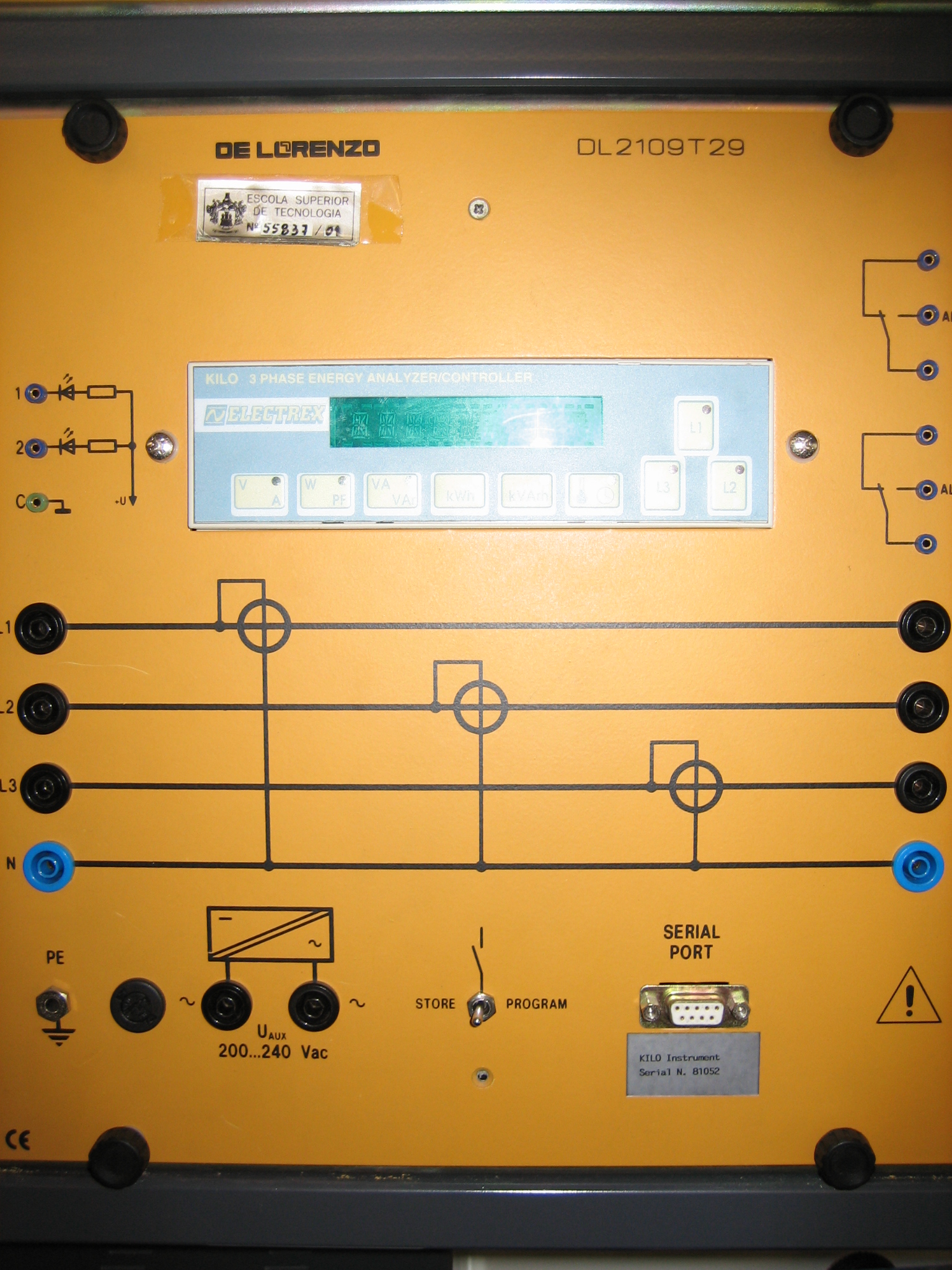

Maximum Demand Meter.
- Medidor de consumo.
Painel didáctico de medição de potência tomada
trifásica.
Incluí analisador de energia digital trifásico
controlado por microprocessador.
Características:
·
Tensão de
entrada: 500 V (máximo de 800 Vrms)
·
Corrente de
entrada: 5 A (máximos de 20 A rms)
·
Frequência
de operação: 20 a 800 Hz
·
Numero de
escalas de medida (tarifa) : 2 escalas em tensão e 3
escalas em corrente
·
Resposta de
mudança de escala: 1.5 s
·
Fonte de
alimentação auxiliar: 200 ... 240 Vac
±10%, 50/60 Hz
Incluí diagrama sinóptico
de ligações e terminais de 4 mm com protecção.
Modelo:
DL 2109T29
Marca:
De Lorenzo |
1 |
 |
|
|
|
|
|

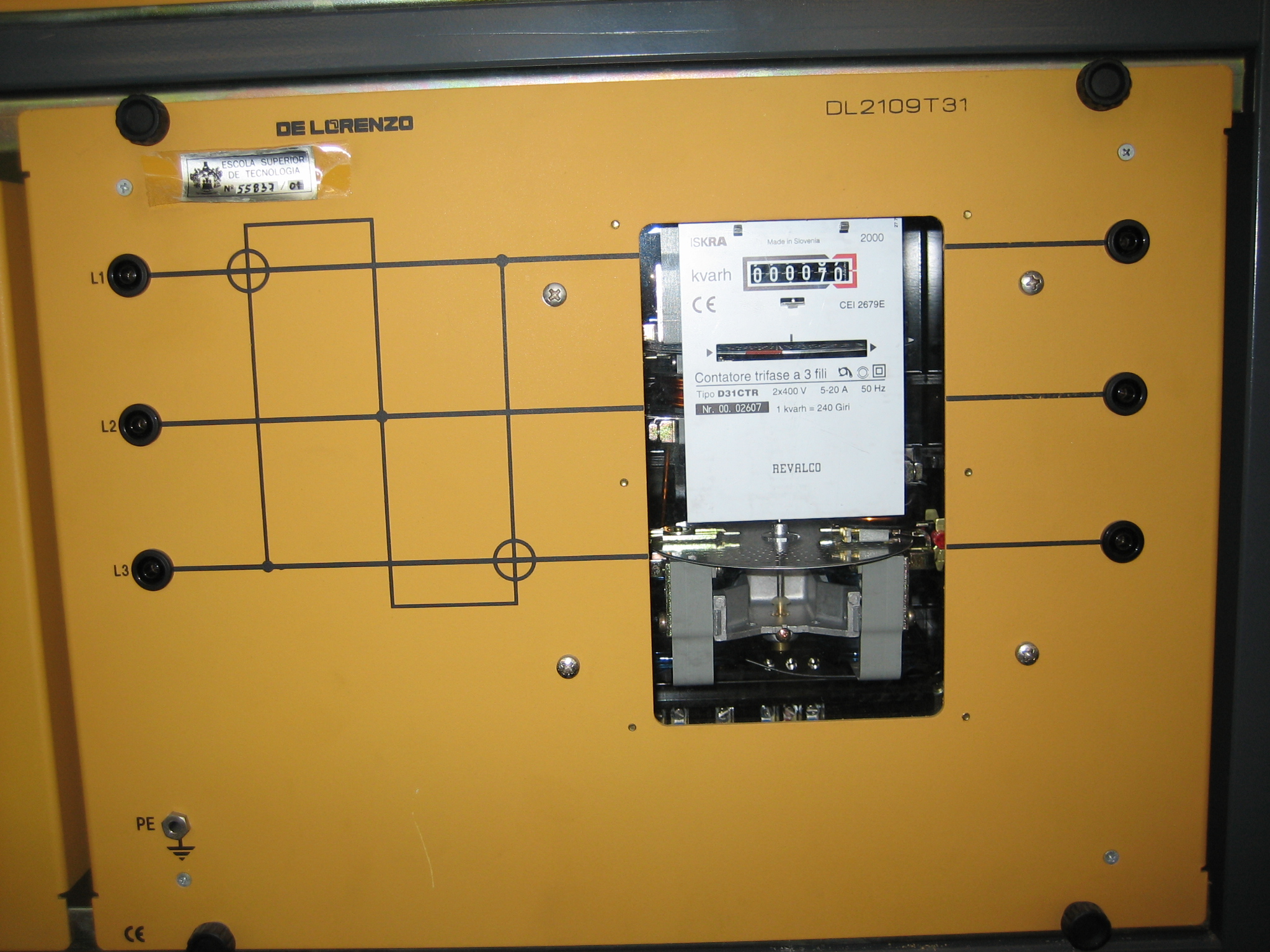

Three Phase kvarh Meter.
-
Medidor de Energia reactica trifásica.
Painel didáctico de
contagem de energia reactiva trifásico.
Modelo didáctico do tipo
inductivo para linha trifásica a 4 fios e cargas
desequilibradas
Características:
·
Inserção
“Aron”
·
Corrente
nominal: 1.5 A
·
Sobrecarga
de corrente máxima: 6 A
·
Medições
tensão nominal: 2x 400 V
·
Frequência
de operação: 50 Hz
·
Contador de
5 dígitos + 1 (decimal)
·
Constante
nominal: 600 r/kvarh
·
Dispositivo
de paragem de rotação.
Incluí diagrama sinóptico
de ligações e terminais de 4 mm com protecção.
Modelo:
DL 2109T31
Marca:
De Lorenzo |
1 |
 |
|
|
|
|
Electronic Stopclock
- Cronometro electrónico.
Características:
-
Gama de
medida: 9 h, 59 min, 59 Seg, 99/100 Seg
-
Bateria:
1.5 V
Ver especificações
técnicas completas no catalogo “Electrical Power
Engineering”, página 20.
Modelo:
DL CRON
Marca:
De Lorenzo |
1 |
|
|
|
|
|
Laboratory Frame
- Bastidor de
acondicionamento de painéis didácticos de ensino e
experimentação.
Modelo especialmente
concebido para ser instalado e fixo a uma bancada de
trabalho. Permite o acondicionamento dos painéis dos
diversos laboratórios “De Lorenzo”
Ver características no
catalogo “Electrical Power Engineering”, página 02.
Modelo:
DL 2100T/2
Marca:
De Lorenzo |
2 |
|
|
|
|
|
|
– Connecting Leads.
Cabos de Ligação Para Uso
em Laboratório.
Conjunto de 52 cabos de
ligação em cor vermelha e preto para uso num grupo de
trabalho.
Com secção de 0.75 e 2.5
mm2 em vários comprimentos e terminais de segurança com
fichas de 4 mm.
Modelo: DL
1155A
Marca: De
Lorenzo |
1 |
|
|
|
|
|
